Explora el procés de disseny 3D i domòtica amb SketchUp.
El disseny digital ha estat una eina fonamental per passar de la idea teòrica a una representació fisica i precisa.
Explora el detall del modelatge 3D
Aquí s’explica el procés del disseny de la casa amb SketchUp, mostrant la transformació del model 1:1 a escala 1:30 i la distribució intel·ligent de l’habitatge.
Modelatge 3D a escala real
Creem un model 3D exacte a escala 1:1 per visualitzar cada detall de l’habitatge amb els planols originals de l’arquitecte.
Conversió a escala 1:30
Reduïm el model a escala 1:30 per facilitar la presa de mesures reals durant la construcció de la maqueta, assegurant així que disposem de totes les dimensions necessàries.
Integració domòtica avançada
Incorporem sensors i control remot amb ESP32 per millorar confort i seguretat.
Vistes i fases dels models 3D
A continuació es mostren les diferents etapes del disseny digital, que permeten visualitzar l’habitatge des de diverses perspectives abans de la seva construcció física.
Plantilla de despecejament
Aquest plànol desplega totes les parets de l’habitatge en un sol pla bidimensional per facilitar el trasllat de les mides als materials físics (cartó ploma).
Model volumètric i integració de components
La vista isomètrica resulta especialment útil en aquesta fase, ja que proporciona una perspectiva clara de la profunditat i la relació espacial entre les diferents estances: habitacions, cuina, bany i espai comú, sense les distorsions pròpies d’una perspectiva convencional.

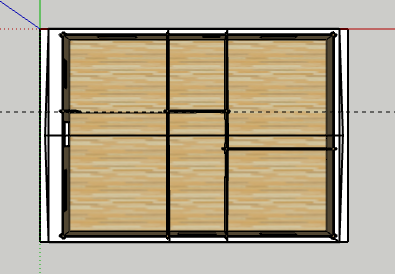

Vista en planta i distribució funcional
Plànol que mostra la distribució de les estances i l’organització de l’espai Aquesta vista permet definir els punts clau on s’instal·laran els sensors de moviment, gas i el sistema de control d’accés per RFID.
